工場やビルに電気が届く仕組みを「なんとなく理解している」という方も多いのではないでしょうか。
電力会社から送られてくる高圧電気は、そのままでは一般機器に使用できません。
今回ご紹介するのは、受変電設備の定義・役割・配電盤や分電盤との違いまでを網羅した基礎解説です。
設備管理を担当し始めた方、建築・電気工事の発注側として知識を深めたい方にとって、必読の内容となっています。
受変電設備は「じゅうへんでんせつび」と読みます。
電力会社から供給される6,600Vなどの高圧電力を「受電」し、施設内の機器が使用できる低圧（200Vまたは100V）に「変圧」するための設備一式を指します。
「受電」と「変電」の二つの機能を合わせた名称であり、キュービクルと呼ばれる金属製筐体に機器がまとめて収納されているケースが一般的です。
一般電気工作物と自家用電気工作物の違い
一般電気工作物：低圧受電＆設備容量50kVA未満
自家用電気工作物：高圧受電ｏｒ設備容量50kVA以上
電力会社が高圧で送電する理由は、送電ロスを最小限に抑えるためです。
もし、大量の電気を100Vや200Vといった低電圧で受け取ろうとすると、電線の発熱により大量の電気が無駄になってしまいます。
しかし、高圧のまま施設内に引き込んでも、一般的な照明・空調・動力機器は低圧でしか動作しません。
そのため、受変電設備は高圧電力を安全に受け入れ、用途に応じた電圧へ変換する「電力の入口」として機能します。
受変電設備が正常に動作しなければ、施設全体への電力供給が停止し、業務継続に深刻な影響をおよぼします。受変電設備・配電盤・分電盤は、電力の流れの中でそれぞれ異なる役割を担います。
受変電設備は高圧から低圧への変換を行う設備全体を指します。
配電盤は変圧後の低圧電力を複数の回路へ分けて送り出す盤です。
分電盤はさらに下流に位置し、各室・各フロアへ電力を細分配する盤を指します。
三者は直列に連なる関係にあり、それぞれを混同しないことが設備管理の基本となります。
「変圧器は知っているが、他の機器の名前や役割がわからない」という方も多いのではないでしょうか。
今回ご紹介するのは、高圧受電から負荷設備に至るまでの電力の流れと、各機器の名称・機能を整理した構成解説です。
受変電設備の構成を詳しく知りたい方に向けた内容です。
電力は以下の順序で受変電設備内を流れます。
電力会社の配電線 → 引込口 → 断路器（DS）→ 計器用変成器（VT・CT）→真空遮断器（VCB）→負荷開閉器（LBS）→ 変圧器（TR）→ 低圧盤 → 動力・照明などの負荷設備
引込口で受けた高圧電力は、断路器で回路を開放できる状態を確保し、遮断器で過電流・短絡等の保護を行います。変圧器で低圧に変換された後、低圧盤を経由して各負荷設備へ供給される流れが基本構成です。
各機器は連携して動作するため、一つの機器の異常が設備全体に影響をおよぼします。

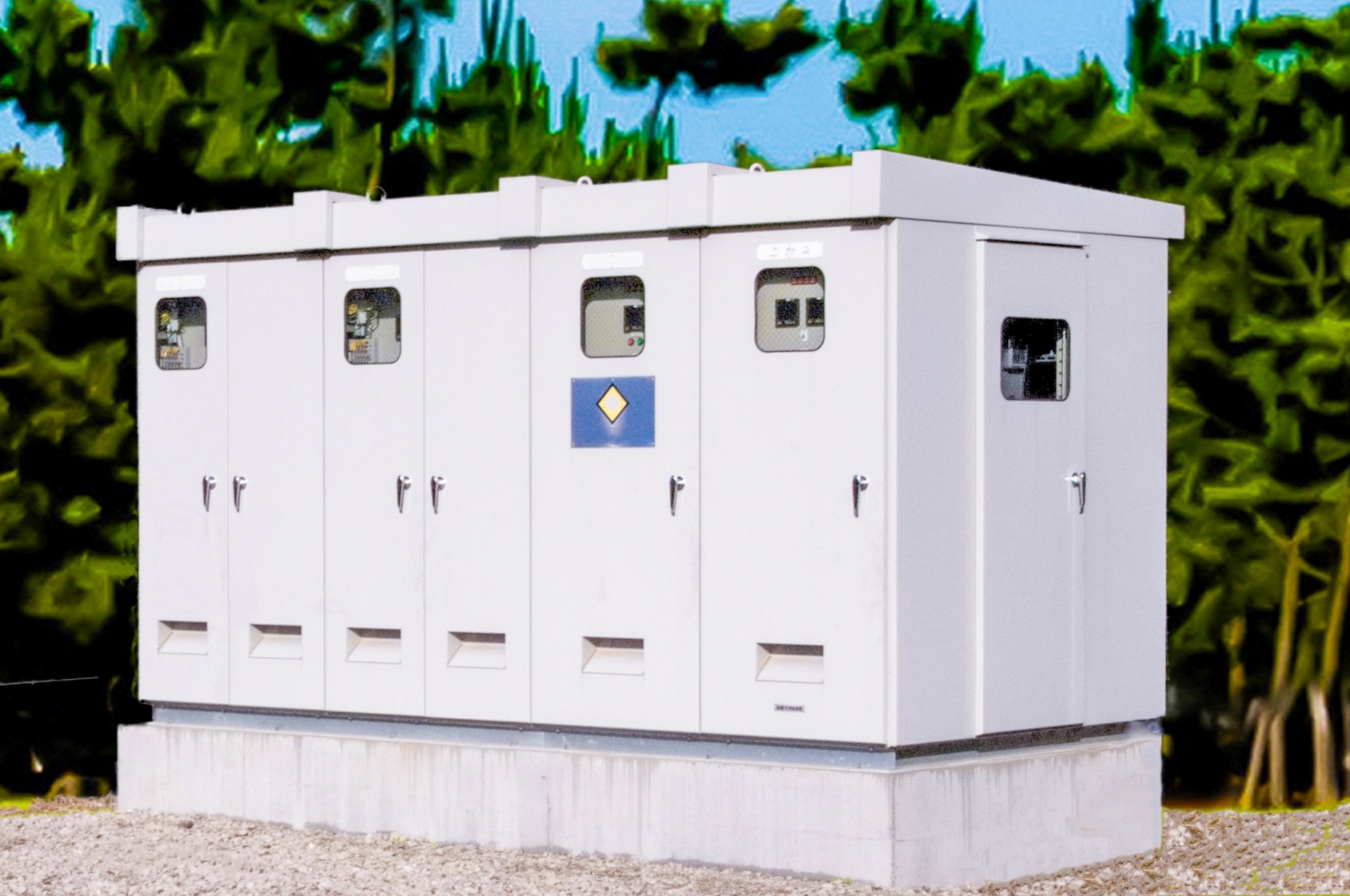

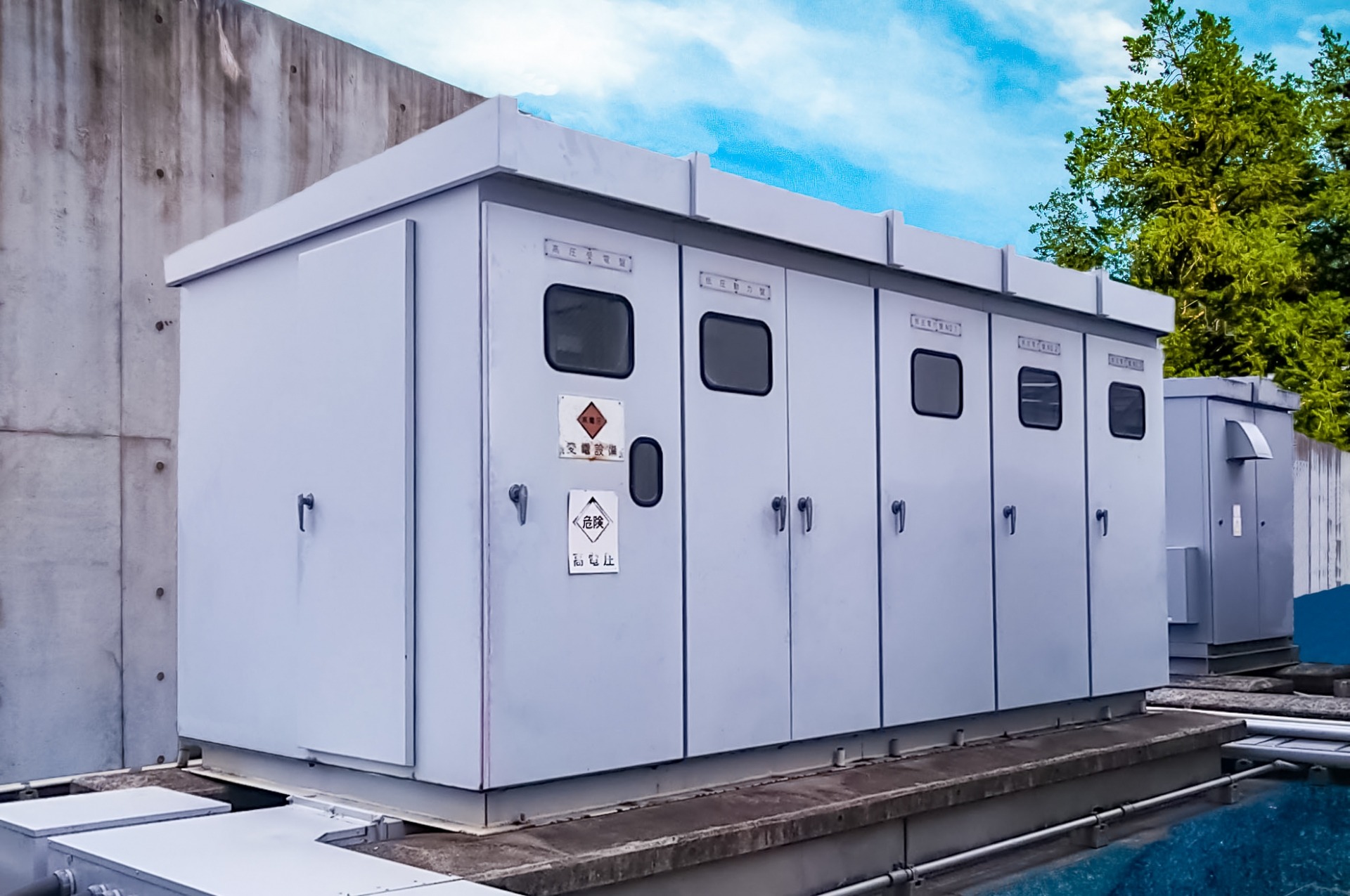

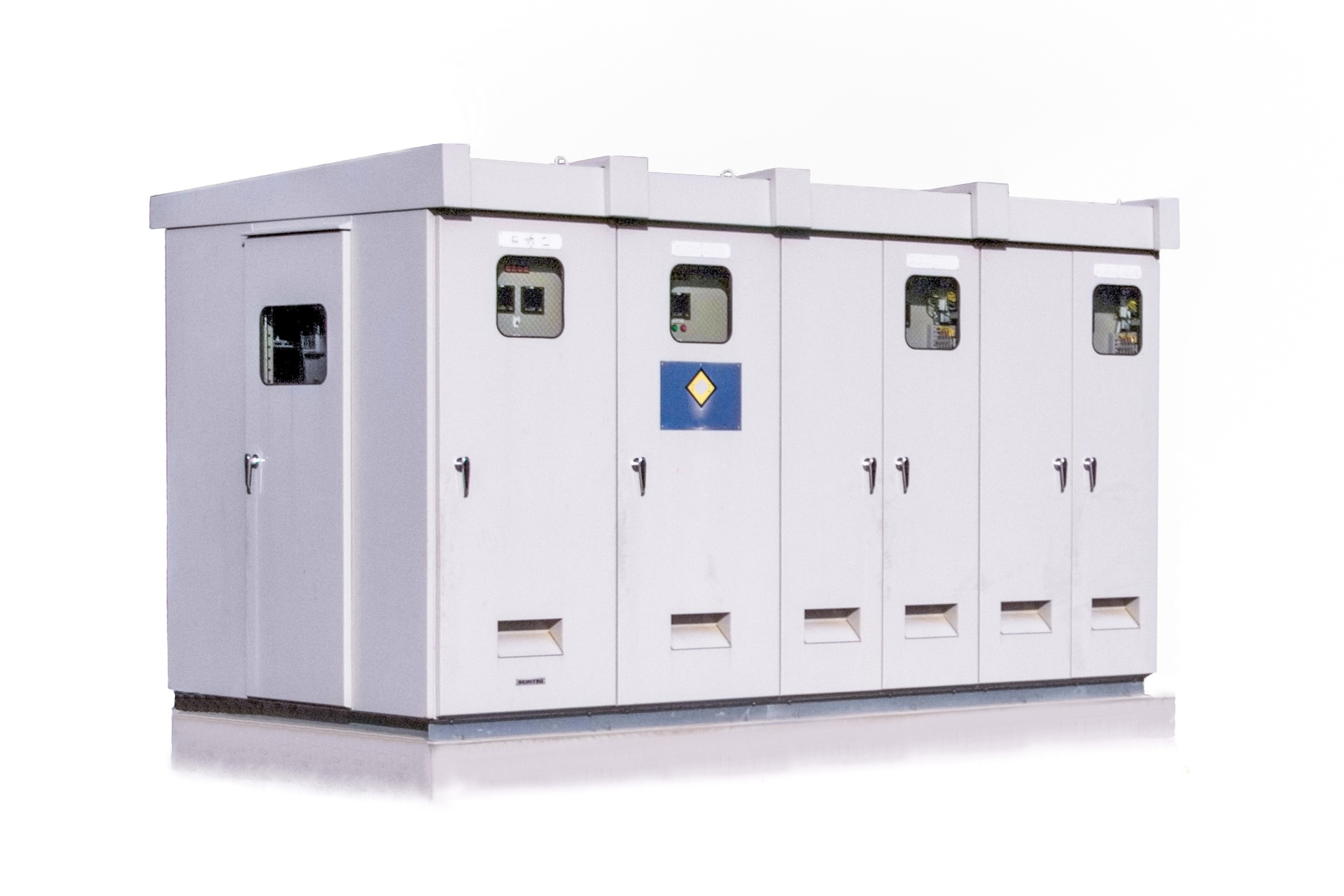

キュービクル式高圧受電設備は、上記の主要機器を金属製の筐体に収納したユニット型の設備です。
国内の主要メーカーとして、日東工業・河村電器産業・三菱電機・富士電機・日立産機システムなどが製品を展開しています。
一般社団法人日本電気協会が認定する「JEA認定キュービクル」は、消防法上の非常電源として使用できる要件を満たしており、認定銘板の有無が設備選定の重要な確認事項となります。
「点検は業者に任せているが、何をやっているのか把握していない」という建物オーナーや管理責任者の方も多いのではないでしょうか。
今回ご紹介するのは、電気事業法に基づく法定点検の内容と、点検を怠った場合の法的・経済的リスクです。
自家用電気工作物を保有する方、工場の設備管理者、電気設備担当者に向けた内容です。
電気事業法第42条に基づき、自家用電気工作物の設置者は保安規程を定め、電気主任技術者による定期点検を実施する義務があります。
月次点検では、外観点検・電圧/電流の計測・異音や異臭の確認などを停電なしで実施します。
年次点検では、設備を停電させたうえで絶縁抵抗測定・接地抵抗測定・遮断器の動作試験など精密な検査を行います。
年次点検は法令上の義務であり、未実施は保安規程違反となります。
受変電設備の点検を怠り機器が故障した場合、自施設の停電にとどまらず、電力会社の配電線や隣接する需要家への停電被害（波及事故）を引き起こす恐れがあります。波及事故が発生した場合、原因となった設置者は被害を受けた隣接需要家に対して損害賠償責任を負う可能性があります。賠償額は一千万を超えた事例もあり、経済的損失は甚大です。保安管理の徹底が事故防止の根本となります。
参考：https://www.safety-kanto.meti.go.jp/electric/data/accident/r5fy_hakyujikoboshi.pdf
受変電設備の劣化は、以下のサインとして現れることがあります。
異音としては、高周波ノイズや一定でない不規則な音などが挙げられます。
発熱については、赤外線サーモグラフィを用いた非接触温度測定により、接続部の局所的な温度上昇を検出します。
変圧器には油温計がついているものもあり、定期的な温度監視により異常を見つけることも出来ます。
変色では、絶縁物や導体接続部の焦げ・変色が絶縁劣化のサインとなります。
これらの兆候を早期に発見し、専門業者による精密診断につなげることが重要です。
参考：https://cubicle.gue.co.jp/qacollection25/
「設備が古くなっているのはわかるが、どのタイミングで更新すべきかわからない」という方も多いのではないでしょうか。
今回ご紹介するのは、法定耐用年数と実用耐用年数の考え方、機器別の更新周期、そして最新設備への更新がもたらすメリットについてです。
設備投資の意思決定に関わるビルオーナー、工場管理者に向けた内容です。
税務上の法定耐用年数は、受変電設備（配電設備）に対して15年と定められています（減価償却資産の耐用年数等に関する省令）。
ただし、法定耐用年数はあくまで税務上の区分であり、適切な保守を行った場合の実用耐用年数は20〜30年程度とされています。
そのため、定期的な点検や部品交換による適切なメンテナンスサイクルを確立することが、設備の長寿命化と事故防止の両面において極めて重要となります。
受変電設備を構成する機器はそれぞれ寿命が異なります。
進相コンデンサは内部の絶縁油や乾式素子の劣化により、使用開始から15年程が交換の目安です。
真空遮断器（VCB）は開閉回数と経年劣化により、15〜20年での更新が推奨されます。
変圧器は適切な保守のもとで20〜30年の使用実績があります。
避雷器については、動作履歴の記録がない場合は10〜15年での交換が望ましいとされています。
参考：https://www.esco-co.jp/useful/cubicle-update-time/
老朽化した変圧器をトップランナー３といわれる最新の省エネ基準に適合した高効率変圧器に更新することで、無負荷損（待機電力、変換効率）を大幅に削減できます。
また、デジタル式保護継電器への更新により、保護機能の精度向上と保守作業の効率化が図れます。
設備更新は省エネ投資としての側面も持ち、中長期的なランニングコスト削減に貢献します。
参考：https://www.toyo-elec.co.jp/products/download/catalog/transform/Amorphous_EN.pdf
「受変電設備の法令や手続きに関して、何をどこへ確認すればよいのかわからない」という方も多いのではないでしょうか。
今回ご紹介するのは、銘板について・PCB含有機器の確認方法・設置届け出先など、実務でよく生じる疑問への回答です。
受変電設備の新規導入や既存設備の管理実務を担う電気設備担当者、ビル管理会社の担当者の方に向けた内容です。
受変電設備の銘板（めいばん）とは、各機器に取り付けられた金属製または樹脂製のラベルです。
銘板には一般的に、型式・製造年月・製造番号・製造社名・受電形式・定格電圧などが記載されています。
変圧器の銘板には冷却方式なども記載されます。
銘板の情報は、更新時の機器選定・部品調達・点検記録の作成において不可欠な基礎情報となります。
PCBは1972年以前に製造された変圧器やコンデンサの絶縁油として使用されていた物質で、現在は廃棄物の処理及び清掃に関する法律（廃棄物処理法）により厳格な管理と期限内処分が義務付けられています。
確認方法としては、まず銘板の製造年を確認します。次に、環境省が提供するPCB廃棄物の期限内処理推進のための情報提供や製造メーカーへの問い合わせにより含有の有無を確認します。不明な場合は専門機関による油分析が必要です。
受変電設備を新規に設置する場合、電気事業法第48条に基づき、経済産業省の各地方を管轄する産業保安監督部（または産業保安監督部支部）へ工事計画届出書または保安規程を届け出る必要があります。
500kW以上の設備では、法律で定められた手順に基づく「使用前自主検査」を行い、その結果を報告（または審査）する義務があります。
しかし、500kW未満の設備については工事計画の届出は不要ですが、使用前自主検査と保安規程の届け出が必要です。
届出の要否や様式は設備の規模・用途により異なるため、管轄の産業保安監督部へ事前確認することを推奨します。
受変電設備は、高圧電力を施設内で使用可能な低圧に変換する電力供給の要であり、断路器・遮断器・変圧器などの主要機器が連携して安全な電力供給を実現しています。
電気事業法に基づく月次・年次点検は法的義務であり、点検の怠慢は波及事故や損害賠償リスクに直結します。
設備の法定耐用年数は15年ですが、実用耐用年数は適切な保守のもとで20〜30年とされており、機器ごとの更新周期を把握したうえで計画的な設備更新を進めることが重要です。
また、PCB含有機器の管理や届け出手続きも含め、受変電設備の適切な運用が施設の安全とビジネス継続性を根本から支えています。
